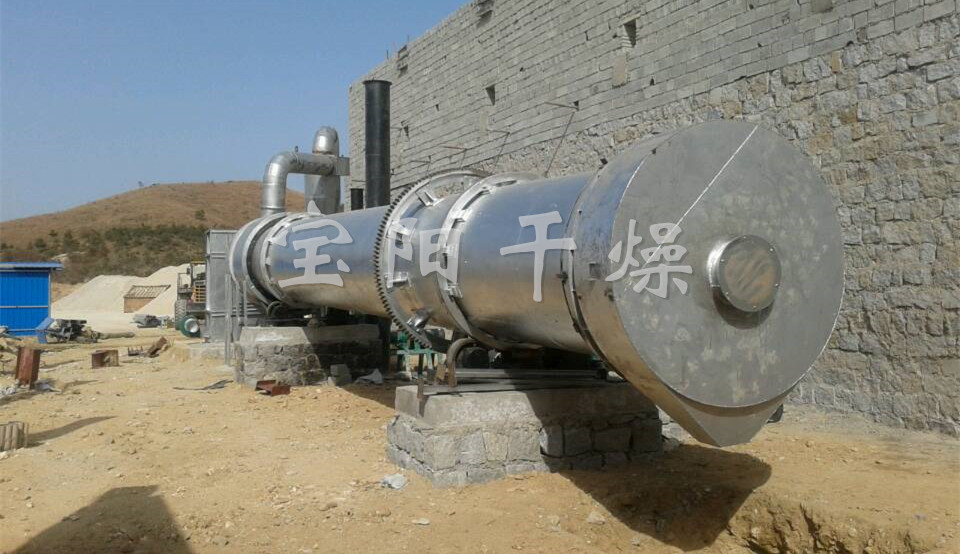

Rotary drum drying equipment

Name:Rotary drum drying equipment

Details
关键词:滚筒烘干设备、滚筒烘干机、滚筒干燥机
产品工作原理





(一)结构:
       滚筒式烘干机由1.筒体; 2.前辊圈;3.后辊圈;4.齿轮;5.挡辊;6.拖辊;7.小齿轮;8.出料部分;9.扬板;10.减速机;11.电机;12.热风道;13.进料溜槽;14.炉体等部分组成,另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。
(二)滚筒式烘干机工作原理:
     是将待干燥的湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再排放。

产品性能特点

       生产能力大,可连续操作;结构简单,故障少,操作方便,维修费用低,运行稳定;适用范围广,可干燥粉状、颗粒状、条、块状物料、操作弹性大,生产上允许产品产量有较大波动,而不影响产品的质量,清扫容易。

产品适用范围

          矿产品:萤石粉、石英砂、石墨、镁盐、石榴石、重晶石、钾钠长石、云母粉、水渣、膨润土、锌矿渣、粘土、钛精矿、煤泥、锰矿、硫铁矿、石灰石、河沙、兰炭、铁矿粉等。
       化工行业:硫酸按、硫化碱、安富粉、硝酸铵、尿素、草酸、重铬酸钾、聚氯乙烯、硝酸磷肥、钙镁磷肥、复合肥。
      其它:玉米皮、豆渣、木薯渣、垃圾磨料、火柴棒、木屑、酒糟、饲料等。

产品设备原理图
